概述
DS-1透明有機玻璃動物實驗艙（高壓型）結合了我公司成熟的技術成果及先進的制造經驗，采用先進成熟的系統，選擇高質量、性能可靠的配套儀器儀表，在確保安全第一、性能可靠的基礎上，力求設計新穎，技術先進，美觀實用。 參照標準和規范
1. GB150-1998《鋼制壓力容器》
2.《固定式壓力容器安全技術監察規程》 2009版
3. GB/T12130-2005《醫用空氣加壓氧艙》 用途
DS-1透明有機玻璃動物實驗艙（高壓型），主要用于高壓環境下動物實驗，開展高壓氧醫學實驗、研究。
主要性能和指標
1. 透明有機玻璃筒規格（內徑X長度）：Φ300mm×600mm(內部凈尺寸)；
2. 設計壓力：0.33MPa；
3. 最高工作壓力：0.3MPa；
4. 加壓介質：氧氣和空氣（留有備用氣體接口一套）；
5. 工作溫度：室溫；;
6. 箱內容積：42.4L；
7. 艙門形式：外開門；
8. 艙門透光尺寸及數量：DN300，數量1個；
9. 操作方式：手動；
10.氣體監測：氧濃度0-100%
11.艙室氣密性：
箱內壓力為0.03MPa時，泄露率≤15%/h
箱內壓力為0MPa時，泄露率≤5%/h
12.系統管路氣密性：
管路最高工作壓力時，泄露率≤0.5%/h
配置表
| 序號 | 名稱 | 型號 | 數量 | 備注 |
| 1 | 前法蘭 | φ475 | 1 | |
| 2 | 后部盲端蓋 | φ475 | 1 | |
| 3 | 外開門蓋總成 | DN300 | 1 | |
| 4 | 艙門自鎖裝置 | 1 | ||
| 5 | 有機玻璃密封墊 | 2 | ||
| 6 | 艙門密封圈 | φ315X7 | 1 | |
| 7 | 有機玻璃筒 | DN300 | 1 | |
| 8 | 拉桿 | 4 | ||
| 9 | 艙內抽拉托盤 | 1 | ||
| 10 | 托盤滑軌及支撐 | 組件 | 1套 | |
| 11 | 下部支撐框架 | 組件 | 1套 | |
| 12 | 下部控制箱體 | 組件 | 1套 | |
| 13 | 操作控制臺 | 一體化設計 | 1套 | |
| 14 | 壓力表 | 0-4.5MPa,1.6級 | 1只 | |
| 15 | 精密壓力表 | 0-4.5MPa,0.4級 | 1只 | |
| 16 | 測氧儀 | 0-100% | 1 | |
| 17 | 球閥DN6 | Q941F-16P | 3 | |
| 18 | 球閥DN10 | Q941F-16P | 1 | |
| 19 | 三通球閥DN6 | Q941F-16P | 1 | |
| 20 | 螺母及墊片 | 1套 | ||
| 21 | 管路接頭及附件 | 1套 | ||
| 22 | 電纜接頭及附件 | 1套 | ||
| 23 | 小型空壓機 | 1臺 | ||
| 24 | 備用氣體接口、管路及控制閥門 | 可外接氮氣、二氧化碳等氣體 | 1套 |

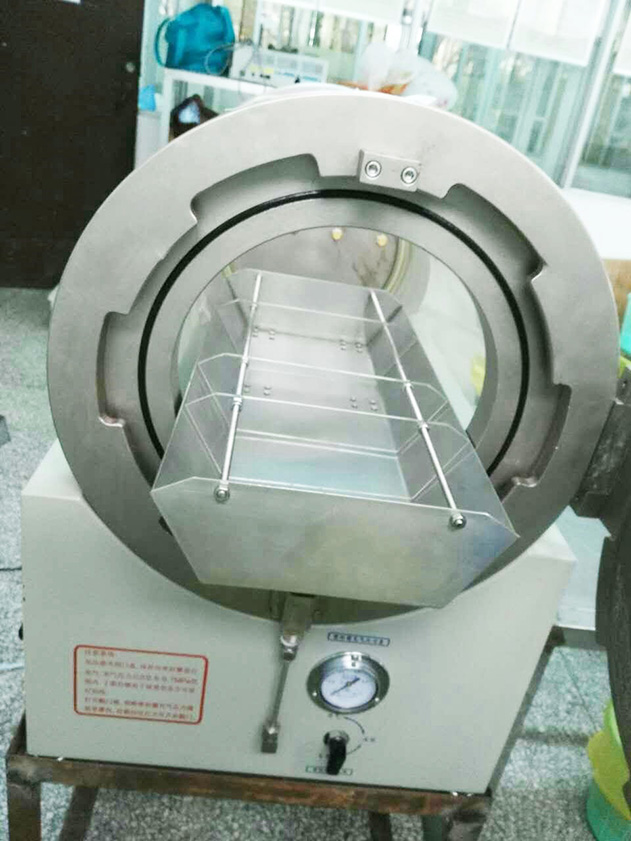

產品圖片
交貨期
合同簽訂后60天
質保期及售后服務
全套設備保修一年，負責到用戶現場安裝調試、試運行
